Los sistemas de red de distribución de baja tensión se designan utilizando dos letras de acuerdo con la IEC 60364-4-41: 2015. La primera letra describe el método de conexión a tierra utilizado en la fuente, el lado secundario del transformador de distribución de energía. La segunda letra describe el método de conexión a tierra utilizado en la instalación eléctrica del consumidor para cualquier pieza metálica conductora.

El método se utiliza para definir tres sistemas básicos:

• Sistema TN

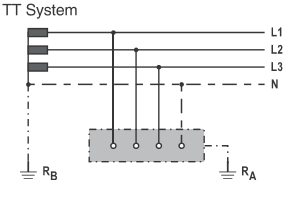

• Sistema TT
• Sistema IT

Las abreviaturas tienen el siguiente significado:

Primera letra – relación del sistema de energía con la tierra

• T : Conexión directa a tierra de la fuente de alimentación. Transformador de red con herrajes directos a tierra.
• I : Todas las partes vivas aisladas de la tierra, un punto conectado a tierra a través de una impedancia

Segunda letra: método de conexión a tierra utilizado en las partes conductoras expuestas en la instalación eléctrica:

• T : Las partes conductoras expuestas están directamente conectadas a tierra local, independientemente de la puesta a tierra de la red de alimentación.
• N : Las partes conductoras de la instalación están conectadas directamente al punto de tierra de la acometida de red. (Las masas están conectadas a la tierra de la red a través del cable que llega desde el transformador de red)

Los prefijos posteriores se pueden usar para describir la disposición de los conductores neutros y de protección:

• S : Conductor neutro y protector (tierra) están separados

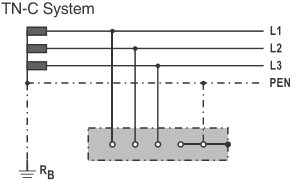

• C : Conductor neutro y protector (tierra) se juntan y forman un solo conductor (conductor PEN)

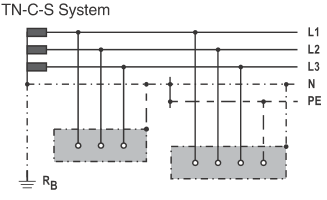

Por lo tanto, hay tres subsistemas TN posibles: TN-S, TN-C y TN-C-S
