Dispositivos de limitación de tensión para redes de tren, tranvía y metro
fecha 18/04/2018
Dispositivos de limitación de tensión para redes de tren, tranvía y metro

Las series RVL, TVL y RHP-SCD superan los estrictos requisitos del sector ferroviario y garantizan la seguridad de trabajadores y pasajeros ante posibles descargas y sobretensiones.

Raycap, compañía a la vanguardia en la investigación y producción de protectores contra sobretensión y distribuida en España por DISMATEL, sigue ampliando su oferta de productos de protección eléctrica para garantizar una operación fiable y aumentar la seguridad en redes de tren, tranvía y metro.

Las series RVL, TVL y RHP-SCD se convierten en la solución ideal para cumplir los estrictos requisitos del sector ferroviario y salvaguardar ante posibles descargas y sobretensiones.

Estos dispositivos de limitación de tensión (VLD) protegen a trabajadores y pasajeros ante los choques eléctricos que se pueden producir en las redes ferroviarias. Así pues, resisten corrientes de cortocircuito repetitivas y resguardan los equipos electrónicos de subidas de tensión y descargas.

Gracias a su tecnología state-of-the-art, los productos de Raycap aseguran un rendimiento óptimo en aplicaciones y equipos de misión crítica en este y otros muchos sectores.

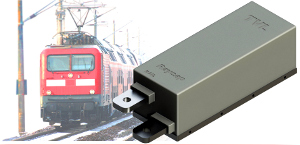

Limitadores de tensión RVL y TVL

En caso de sobretensión, las unidades RVL / TVL limitan la tensión a valores seguros y, en situación de fallo (por ejemplo, cortocircuito accidental con las líneas de contacto), generan un camino conductor duradero entre la zona de sobrecarga y la subestación. El resultado es el envío de una mayor carga de corriente a dicha subestación y, por lo tanto, un incremento de la eficiencia del disyuntor.

Ambas series de dispositivos IP67 se conectan entre la ruta de corriente de retorno y la toma de tierra de tracción o estructura. Se pueden instalar con o sin brackets de montaje en los postes de la catenaria, en los armarios especiales para proteger equipos de señalización y comunicación, en estaciones y en otros lugares críticos de la red.

Los limitadores de tensión RVL (para líneas principales y urbanas) y TVL (para líneas urbanas) cumplen el estándar EN 50526-2 y, dependiendo del producto y de la aplicación, también pueden superar los requisitos VLD-F y VLD-O de EN 50122-1.

Los dispositivos RVL se benefician de las prestaciones de un varistor Strikesorb® y un bloque tiristor controlado para hacer frente a elevadas corrientes de cortocircuito y dotar de una operación unidireccional o bidireccional.

Por su parte, los limitadores TVL, que poseen un módulo de varistor MOV y un bloque tiristor controlado, ofrecen una operación bidireccional al proteger ante sobretensiones en ambas polaridades.

Armarios RHP-SCD

Los RHP-SCD (Raycap High Performance Short Circuiting Device) son dispositivos de limitación de tensión Clase 4 que cumplen los estándares EN 50526-2 y VLD-O y VLD-F de EN 50122-1 / IEC 62128-1.

Estos armarios IP55 se suelen conectar entre la ruta de corriente de retorno (barra colectora) y la toma de tierra de tracción o estructura. Se pueden instalar en subestaciones, estaciones de pasajeros y otros lugares críticos de la red ferroviaria.

Su operación se basa en la coordinación de un bloque de supresión de sobretensión de varistor MOV Strikesorb®, un tiristor controlado y un bloque de contactor normalmente cerrado para garantizar la seguridad demandada.

Cuando se produce una subida de tensión por encima de los límites permisibles, la apertura automática programable de las unidades RHP-SCD limita los efectos de la desviación de corriente.

En caso de fallos de aislamiento (por ejemplo, cortocircuito accidental con las líneas de contacto), también genera un camino conductor duradero entre la zona de sobrecarga y la subestación y permite que la operación continúe con normalidad.

Las características se completan con triggering redundante vía tarjetas electrónicas y PLC, funciones de monitorización y señalización remota de alarma y estado.
