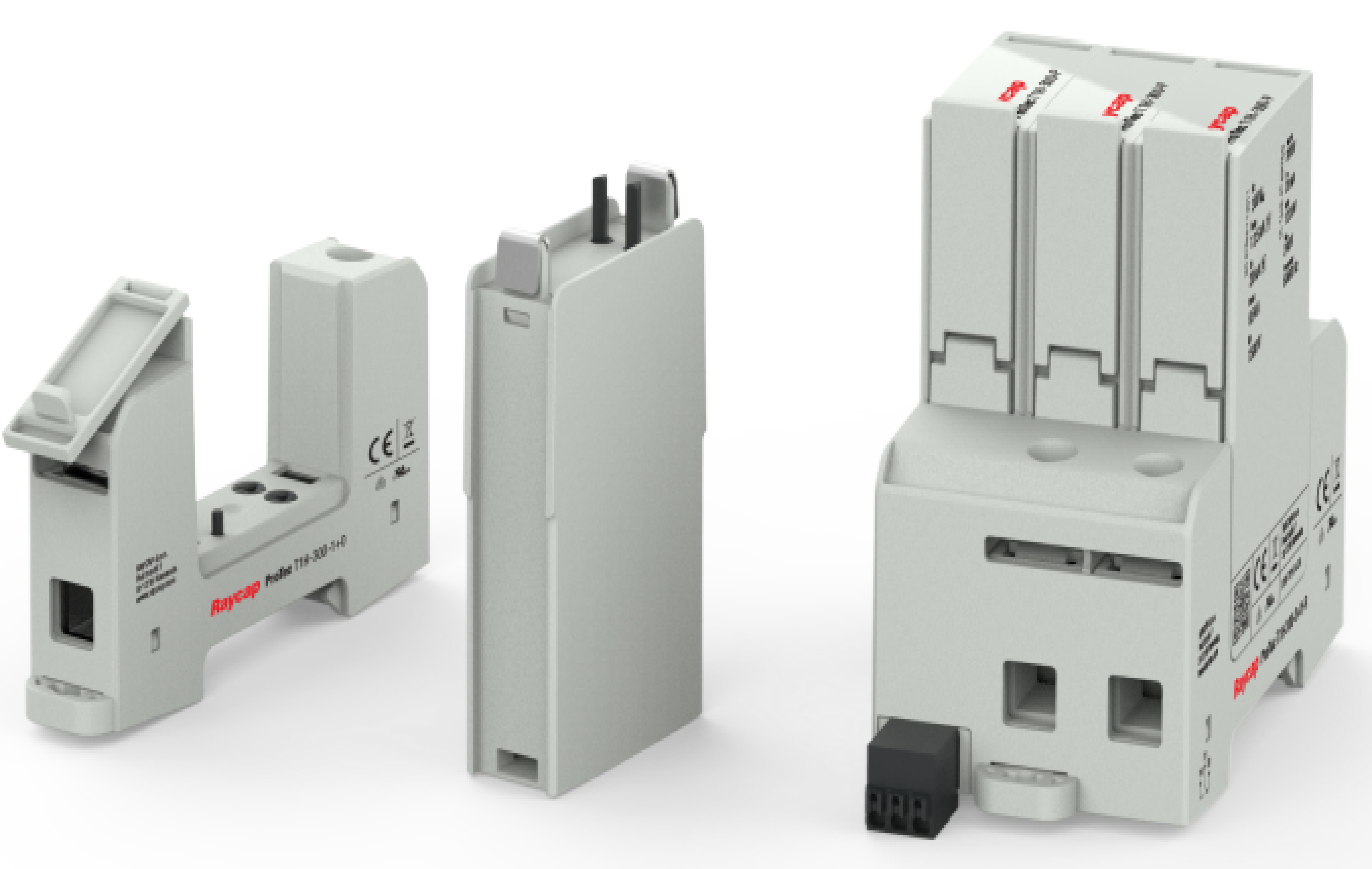

< ProTec T1H & ProTube T1H. Sin corriente de fugas. Iimp = 12,5kA

Protección contra rayos y sobretensiones ProTec T1H

Características especiales:

  • Topología híbrida sin corrientes de fugas.
  • Coordinada energéticamente con otras familias ProTec por lo que no requieren de cable entre ellos.
  • Fusible térmico interno de última generación.
  • Sin necesidad de un fusible externo de respaldo inferior a 315 A gG.
  • Corriente nominal de cortocircuito de hasta 50 kA.
  • Gran capacidad para soportar vibraciones y golpes sin desconectar el módulo.
  • Todos los módulos, también N-PE, con visualización de estado verde-rojo.
  • Señalización opcional por contacto libre de potencial remoto (RC)
  • VDE-IEC Clase I y II / EN Tipo 1 + 2 y Certificado UL Tipo 4CA
Conforme a IEC 61643-11: 2011 EN 61643-11: 2012 UL 1449 4ª edición
Serie ProTec T1H

El dispositivo modular de protección contra sobretensiones ProTec T1H proporciona una alta durabilidad debido a su funcionamiento sin corriente de fugas que pudieran degradar paulatinamente el varistor. Internamente está constituido por un descargador en serie con un varistor. Esta familia de productos T1H es ideal como complemento a la familia básica de productos ProTec T1, disponible para sistemas TN-S, TT y TN-C monofásicos o trifásicos, con una tensión de trabajo continuo máximo de 300 VCA donde se requiera la ausencia total de corrientes de fugas.

Por su clasificación de Tipo 1+2, el ProTec T1H se puede instalar entre los límites 0b – 1 e incluso superior. Estos módulos de protección basados ​​en varistores presentan corrientes de cortocircuito excepcionales de hasta 50 kARMS sin necesidad de utilizar un fusible de respaldo dedicado si el fusible principal es menor o igual a 315 A. El dispositivo se puede instalar aguas arriba de los paneles de medidores en instalaciones de consumo de bajo voltaje. Mediante un contacto libre de potencial (RC) abierto o cerrado, se puede conocer el estado de la protección y, así permitir la supervisión remota.

Especificaciones Especificaciones
ProTec T1H & ProTube T1H. Sin corriente de fugas. Iimp = 12,5kA

Productos


Nombre
Código
Certificaciones
ProTec T1H 1+0
59.0310, 59.0311, 59.0308

ProTec T1H 2+0
59.0312, 59.0313, 59.0308

ProTec T1H 3+0
59.0314, 59.0315, 59.0308

ProTec T1H 4+0
59.0316, 59.0317, 59.0308

ProTec T1H 1+1
59.0318, 59.0319, 59.0308, 59.0309

ProTec T1H 3+1
59.0320, 59.0321, 59.0308, 59.0309

ProTube T1H 50 0+1
59.0340, 59.0309
